Штанцевальная форма: и почему она важна в полиграфии

Коробка необычной формы, фигурная папка, этикетка со скруглёнными краями или открытка с декоративным контуром не вырезаются вручную. Чтобы быстро и точно получить нужную форму изделия, в полиграфии применяется штанцевальная форма.

Штанцевальная форма, или штанцформа, — это специальный инструмент, который используется для высечки, биговки, перфорации и частичной надсечки бумаги, картона, микрогофрокартона и некоторых полимерных материалов.

Она определяет конструкцию будущего изделия: его внешний контур, линии сгиба, клапаны, замки, отверстия и другие конструктивные элементы.

От точности изготовления штанцевальной формы зависит, насколько ровно соберётся упаковка, совпадёт ли печать с контуром вырубки, не появятся ли трещины на сгибах и будут ли правильно работать клапаны коробки.

Что такое штанцевание?  Штанцевание — это этап послепечатной обработки, во время которого отпечатанный лист прижимается к штанцевальной форме под большим давлением.

За один рабочий цикл форма может выполнить несколько операций:

• вырезать изделие по наружному контуру;

• сформировать линии сгиба;

• сделать перфорацию;

• выполнить отверстия;

• надсечь верхний слой материала;

• создать клапаны, замки и прорези;

• отделить заготовку от технологических отходов.

Штанцевание позволяет многократно воспроизводить одну и ту же конструкцию с высокой точностью. Поэтому технология применяется при серийном изготовлении упаковки и фигурной полиграфической продукции.

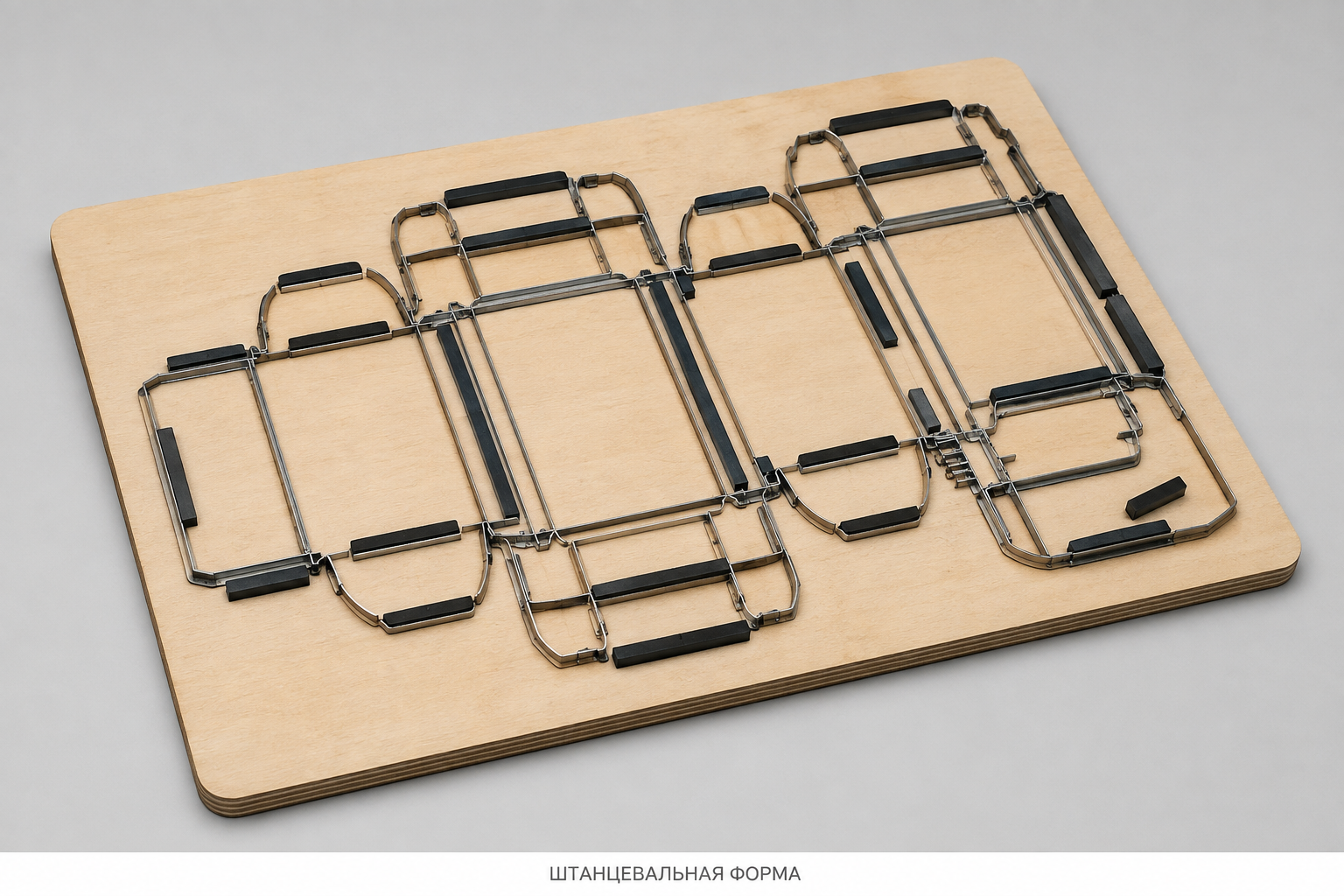

Из чего состоит штанцевальная форма. Классическая плоская штанцевальная форма представляет собой основание, в которое по заданному контуру устанавливаются металлические линейки.

Основание формы. Чаще всего основание изготавливается из специальной многослойной фанеры. В ней с высокой точностью прорезаются пазы, соответствующие линиям будущей конструкции.

В подготовленные пазы устанавливаются режущие, биговальные и перфорационные линейки. Основание должно сохранять геометрию и выдерживать многократное давление во время работы оборудования.

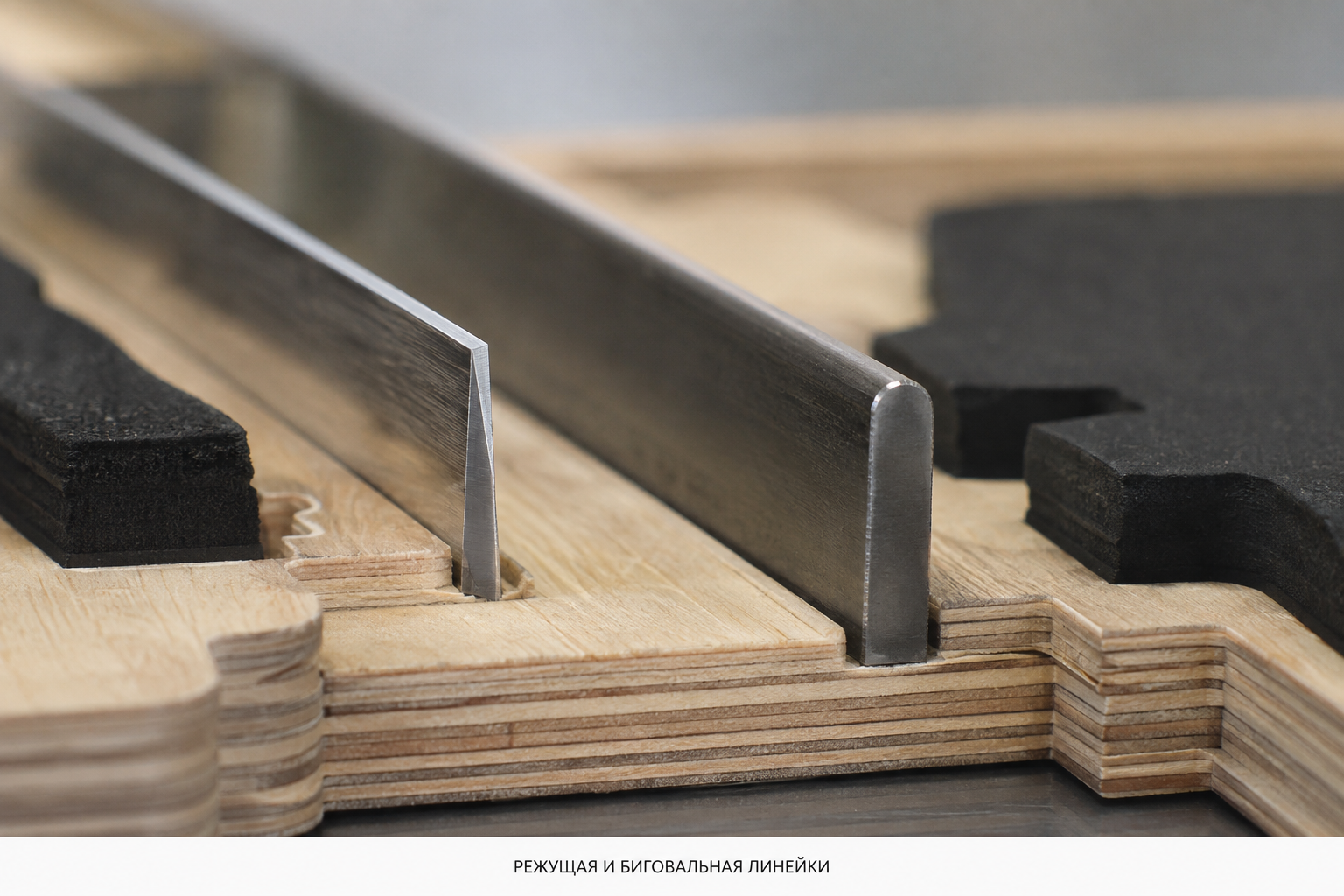

Режущие линейки. Режущая линейка имеет заострённую рабочую кромку. Она прорезает материал насквозь и формирует внешний контур изделия, отверстия, прорези, клапаны и другие элементы.

Тип и заточка линейки подбираются с учётом материала, его толщины, направления волокон и предполагаемого тиража.

Биговальные линейки. Биговальная линейка не разрезает материал, а продавливает линию будущего сгиба. Биговка необходима, чтобы картон складывался в заданном месте ровно и предсказуемо. Правильно рассчитанная биговка уменьшает риск растрескивания красочного слоя, ламинации и самого картона.

Высота и толщина биговальной линейки подбираются под характеристики материала. Неправильно выбранные параметры могут привести к слабому сгибу, двойной линии, деформации или повреждению поверхности.

Перфорационные линейки.Перфорационная линейка состоит из чередующихся режущих участков и промежутков. Она создаёт линию, по которой часть изделия можно аккуратно оторвать.

Перфорация применяется при изготовлении:

• билетов;

• купонов;

• отрывных талонов;

• календарей;

• упаковки с линией вскрытия;

• рекламных материалов с отделяемыми элементами.

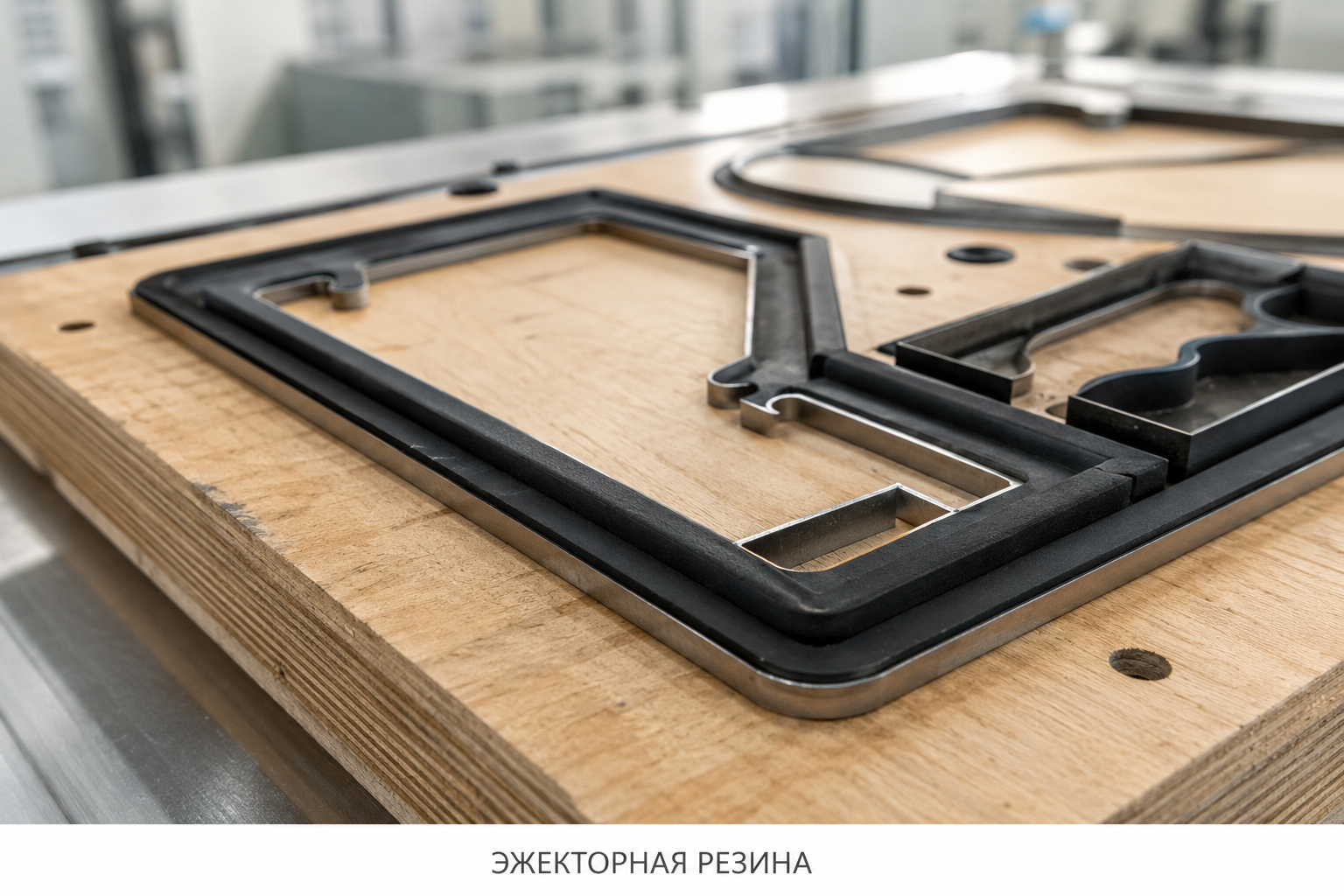

Эжекторная резина. Рядом с металлическими линейками устанавливается специальная упругая резина. После рабочего удара она помогает снять материал с ножей и предотвращает его застревание внутри формы.

Правильно подобранная эжекторная резина влияет на стабильность работы оборудования, скорость производства и качество края.

Её жёсткость, высота и расположение выбираются с учётом материала и геометрии изделия.

Биговальная матрица или ответная часть

Для формирования качественной линии сгиба на ответной поверхности оборудования устанавливается биговальная матрица. Она образует канал, в который биговальная линейка вдавливает картон.

Ширина и глубина канала рассчитываются под толщину материала. Слишком узкая матрица может повредить картон, а слишком широкая — сделать сгиб недостаточно точным.

Какие операции выполняет штанцевальная форма

Одна форма может объединять несколько видов послепечатной обработки.

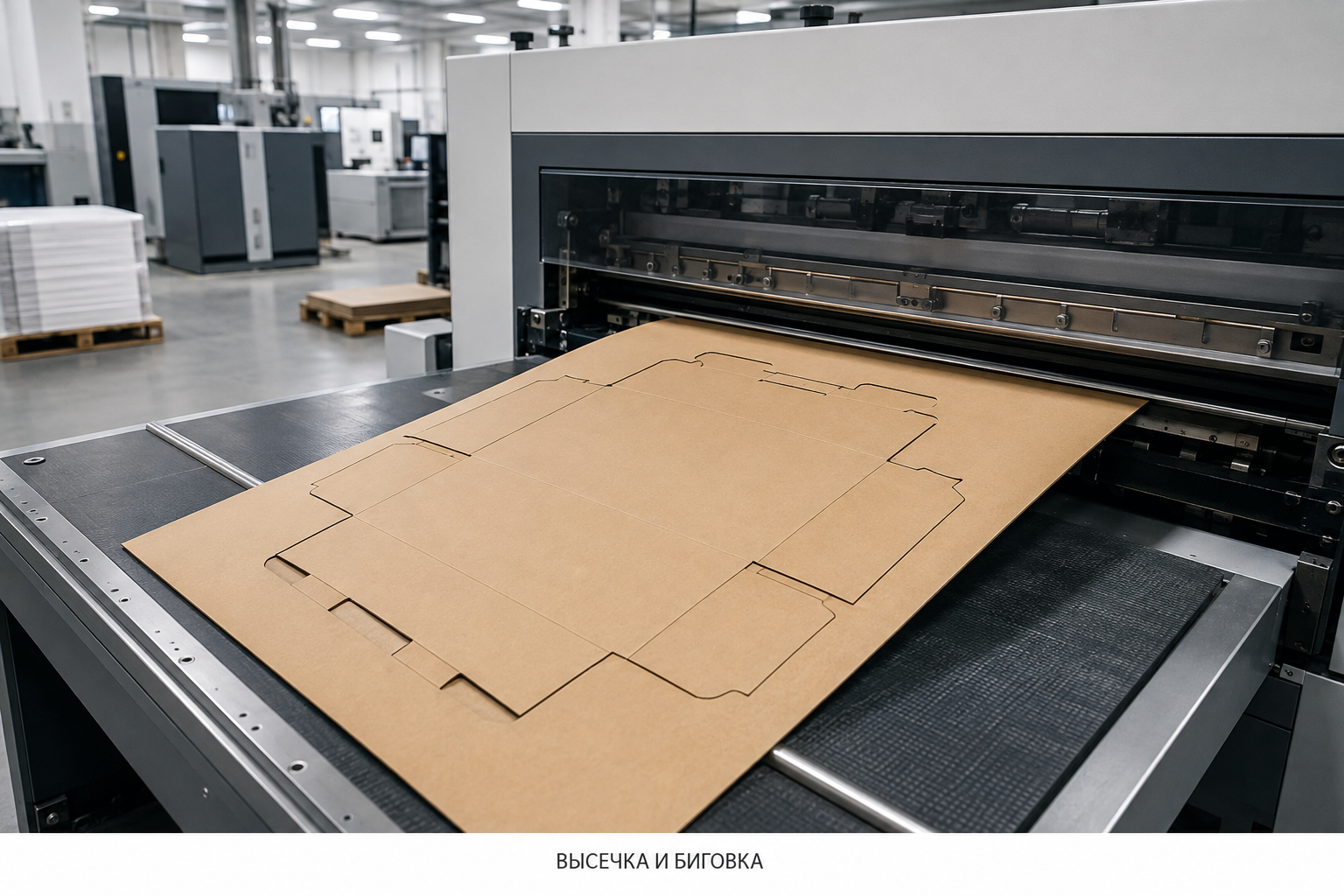

Высечка.Высечка полностью прорезает материал и отделяет изделие от печатного листа.

Она позволяет создавать:

• прямоугольные и фигурные контуры;

• округлые углы;

• окна;

• ручки;

• отверстия;

• клапаны;

• замковые соединения;

• декоративные элементы.

Биговка.Биговка формирует линии сгиба. Без неё плотный картон сложно сложить аккуратно: материал может ломаться, расслаиваться или трескаться по линии сгиба.

Особенно важна правильная биговка для кашированных, ламинированных и запечатанных материалов.

Перфорация.Перфорация создаёт контролируемую линию отрыва. Размер режущих участков и расстояние между ними подбираются в зависимости от материала и назначения изделия.

Надсечка.При надсечке прорезается не весь материал, а только его верхний слой.

Такая операция используется при изготовлении самоклеящихся наклеек, когда необходимо прорезать плёнку или бумагу, сохранив подложку целой.

Просечка отверстий.С помощью штанцевальной формы можно делать отверстия под ленты, шнуры, ручки, крепления, вентиляцию или демонстрационные крючки.

Где используются штанцевальные формы

Штанцевальная высечка применяется практически во всех направлениях производства упаковки и фигурной полиграфии.

Коробки и упаковка.Штанцформа определяет конструкцию коробки, расположение клапанов, линий сгиба, замков и клеевых участков.

С её помощью изготавливают: складные картонные коробки; коробки с автоматическим дном; коробки-пеналы; упаковку с клапанами; самосборные коробки; упаковку для косметики; пищевую упаковку; подарочные коробки; конвертную упаковку.

Бумажные пакеты. Штанцевальная форма может использоваться для вырубки отдельных элементов бумажного пакета: отверстий под шнуры, вырубных ручек, декоративных окон и фигурных краёв.

Папки. Фирменные папки имеют клапаны, карманы, прорези под визитки и замковые элементы. Все эти детали должны совпадать между собой после складывания и сборки.

Наклейки и этикетки. Штанцформа позволяет получать круглые, овальные и фигурные наклейки. При изготовлении самоклеящейся продукции применяется надсечка, при которой прорезается наклейка, но сохраняется подложка.

Открытки и приглашения. Высечка применяется для создания фигурных краёв, декоративных окон, прорезей, ажурных элементов и нестандартной формы изделия.

Бирки и ярлыки. С помощью формы вырезается внешний контур бирки и отверстие под шнур, ленту или пластиковый держатель.

Конверты. Штанцевальная форма формирует контур конверта, клапаны, линии сгиба и при необходимости декоративные окна.

Рекламная полиграфия.Фигурная высечка используется при изготовлении воблеров, хенгеров, шелфтокеров, POS-материалов, настольных конструкций и другой рекламной продукции.

Почему штанцевальная форма так важна. Штанцформа — не вспомогательная мелочь, а один из главных производственных инструментов при изготовлении упаковки.

Она определяет конструкцию изделия Именно в чертеже штанцевальной формы закладываются:

• размеры готового изделия;

• линии реза;

• линии биговки;

• клапаны;

• замки;

• места склейки;

• отверстия;

• технологические припуски.

Если конструкция разработана неправильно, изделие может не собраться даже при качественной печати.

Обеспечивает повторяемость тиража. Каждый лист вырубается по одному и тому же контуру. Это обеспечивает одинаковую форму заготовок во всём тираже и упрощает последующую сборку.

Влияет на совмещение печати и вырубки. Перед печатью макет размещается относительно контура штанцформы. Поэтому изображение, текст, фон и декоративные элементы должны учитывать линии реза, сгиба и технологические допуски. Если макет подготовлен без точной развёртки, после вырубки элементы дизайна могут сместиться, попасть на сгиб или оказаться слишком близко к краю.

От неё зависит качество сгибов. Правильная биговка помогает изделию складываться без трещин и деформации. Это особенно важно для картона с плотной заливкой, ламинацией или другими видами отделки.

Снижает количество ручных операций. Штанцевальная форма одновременно выполняет рез, биговку, перфорацию и формирование отверстий. Это ускоряет производство и обеспечивает более стабильный результат по сравнению с ручной обработкой каждого изделия.

Как создаётся штанцевальная форма. Производство начинается не с установки ножей, а с разработки конструкции изделия.

1. Определение задачи. Специалист уточняет: вид изделия; размеры; материал; толщину и плотность картона; способ сборки; предполагаемый тираж; наличие ламинации и дополнительной отделки; требования к прочности;

 способ упаковки и транспортировки.

2. Разработка конструкции

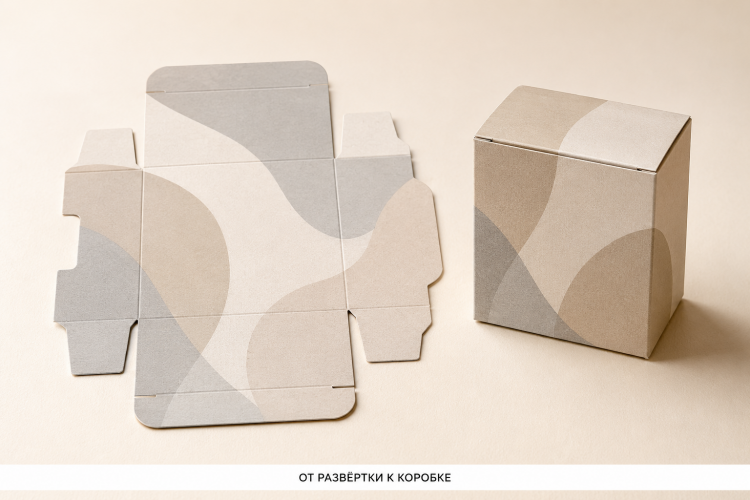

Конструктор создаёт развёртку изделия в векторном формате. На ней обозначаются линии реза, биговки, перфорации, склейки и другие технологические элементы.

На этом этапе проверяется, как изделие будет складываться, закрываться и удерживать содержимое.

3. Изготовление тестового образца

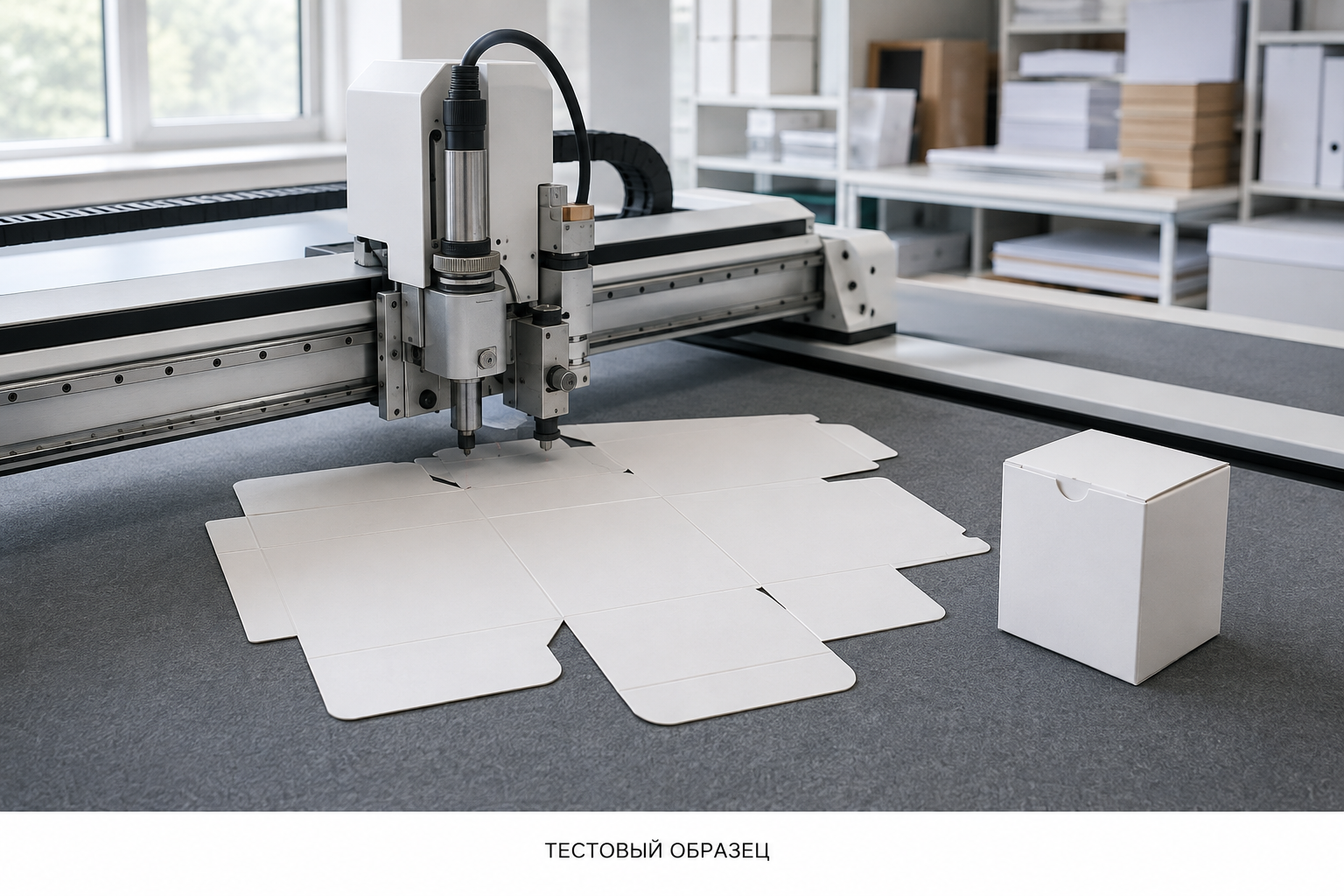

Перед производством тиражной формы рекомендуется изготовить плоттерный образец. реальные размеры; сборку; работу клапанов и замков; объём внутреннего пространства; расположение содержимого; удобство открытия;

 прочность конструкции.

Тестовый образец особенно важен при создании новой или нестандартной упаковки.

4. Подготовка основания

В фанерном основании прорезаются пазы по утверждённому контуру конструкции.

5. Установка металлических линеек

Режущие, биговальные и перфорационные линейки изгибаются по заданной геометрии и устанавливаются в основание.

6. Установка эжекторной резины

Вокруг рабочих элементов размещается резина, которая помогает отделять материал от формы после каждого удара.

7. Проверка и приладка. Готовую форму устанавливают на оборудование и выполняют пробную высечку. Проверяется качество реза, биговки, перфорации и совмещение с печатным изображением.

При необходимости давление и отдельные участки формы корректируются.

Как подготовить дизайн по штанцевальной форме

Сначала утверждается конструкция изделия, а затем на развёртку накладывается дизайн.

В макете необходимо разделять: печатное изображение; линию реза; линию биговки; перфорацию; зоны склейки; технологические отметки.

Основные требования:

• макет выполняется в векторной программе;

• контур штанцформы нельзя изменять без согласования;

• линии конструкции размещаются на отдельном слое;

• шрифты переводятся в кривые;

• растровые изображения подготавливаются в CMYK;

• фон и изображения продолжаются за линию реза на величину вылетов;

• текст и логотипы располагаются внутри безопасной зоны;

• важные элементы не размещаются непосредственно на биговке;

• на клеевых клапанах учитывается возможность отсутствия краски или ламинации;

• конструктивные линии не должны попадать в печать.

Точные вылеты и безопасные поля необходимо уточнять у типографии для конкретного изделия.

Почему нельзя рисовать развёртку приблизительно?

Даже небольшая ошибка в конструкции может привести к проблемам при производстве:

• клапаны не войдут в прорези;

• коробка не закроется;

• стенки будут разной высоты;

• изделие перекосится;

• замок окажется слишком свободным или тугим;

• сгиб пройдёт через текст;

• изображение сместится относительно контура;

• на сгибах появятся трещины;

• внутренняя продукция не поместится в упаковку.

Поэтому конструкцию следует разрабатывать с учётом реального материала, толщины картона и технологии сборки.

Штанцевальная форма и плоттерная резка: в чём разница?

Для единичных образцов и небольших тиражей может применяться режущий плоттер. Он вырезает каждую заготовку по цифровому контуру и не требует изготовления физической формы.

Плоттер подходит для: прототипов; тестовых образцов; небольших тиражей; проверки конструкции; персонализированных изделий.

При повторяющихся и крупных тиражах штанцевальная форма обычно обеспечивает более высокую скорость и стабильную повторяемость результата.

Параметр	Штанцевальная форма	Режущий плоттер
Необходимость изготовления инструмента	Требуется	Не требуется
Прототипирование	Возможно, но не всегда рационально	Подходит
Малый тираж	Зависит от сложности заказа	Удобен
Средний и крупный тираж	Подходит	Производство занимает больше времени
Повторяемость	Высокая	Высокая при правильной настройке
Скорость серийного производства	Высокая	Ниже
Возможность повторного тиража	Форма используется повторно	Повторно используется цифровой файл

Можно ли использовать форму повторно?

Да, качественная штанцевальная форма может использоваться для повторных тиражей, если:

• конструкция изделия не изменилась;

• используется совместимый материал;

• форма не повреждена;

• ножи и биговальные линейки сохранили рабочее состояние;

• оборудование поддерживает этот формат формы;

• соблюдались условия хранения.

Повторное использование позволяет не оплачивать изготовление новой формы для каждого одинакового тиража.

Если меняются размеры, расположение клапанов, отверстий или конструкция изделия, может потребоваться новая форма.

От чего зависит стоимость штанцевальной формы

Цена рассчитывается индивидуально и зависит от:

• размера формы;

• длины режущих и биговальных линий;

• сложности контура;

• количества внутренних отверстий;

• числа небольших элементов;

• вида ножей;

• наличия перфорации;

• материала основания;

• количества изделий на одном печатном листе;

• сложности приладки;

• предполагаемого тиража.

Стоимость штанцформы обычно является отдельной частью первого заказа. При повторном тираже с той же конструкцией пригодную форму можно использовать снова.

Как штанцформа влияет на стоимость упаковки.При первом заказе к стоимости печати и послепечатной обработки добавляется изготовление формы. Поэтому единичный экземпляр упаковки может стоить значительно дороже одной коробки в большом тираже.

При увеличении тиража стоимость формы распределяется на большее количество изделий. В результате её доля в цене одной коробки уменьшается.

Именно поэтому серийное производство упаковки с использованием готовой штанцформы становится экономически эффективнее.

Хранение штанцевальных форм.После производства форму необходимо очистить, промаркировать и хранить в условиях, защищающих основание, ножи и резину от повреждений и деформации.

Для повторного заказа желательно сохранять:

• номер формы;

• название изделия;

• размеры;

• версию конструкции;

• используемый материал;

• дату последнего тиража;

• файл развёртки.

Перед повторным запуском форма проверяется на повреждения и соответствие новому заказу.

Частые вопросы

Штанцформа и штамп — это одно и то же?.В полиграфии форму нередко называют вырубным штампом. Профессиональное название инструмента — штанцевальная форма или штанцформа.

Может ли одна форма одновременно резать и биговать?

Да. В одной форме могут быть установлены режущие, биговальные и перфорационные линейки.

Нужна ли штанцформа для одной коробки?

Для одного тестового экземпляра чаще рациональнее использовать плоттерную резку. После проверки конструкции для серийного тиража можно изготовить штанцевальную форму.

Можно ли использовать готовую форму для другого картона?

Иногда это возможно, но результат зависит от толщины и свойств нового материала. При значительном изменении толщины картона может потребоваться корректировка биговки или новая форма.

Почему печатный макет делают после утверждения развёртки?

Дизайн должен точно учитывать линии реза, сгиба, клапаны и безопасные зоны. Если сначала сделать оформление, а потом менять конструкцию, часть дизайна придётся переделывать.

Можно ли изменить готовую штанцформу?

Небольшие изменения иногда возможны, но зависят от расположения линеек и конструкции основания. Существенное изменение размеров или геометрии обычно требует изготовления новой формы.

Заказать разработку штанцевальной формы в Санкт-Петербурге. Типография РУС помогает пройти весь путь от идеи до готового изделия:

• разрабатываем конструкцию;

• создаём векторную развёртку;

• изготавливаем тестовый образец;

• проверяем сборку;

• подготавливаем макет к печати;

• изготавливаем штанцевальную форму;

• выполняем печать и высечку;

• собираем готовую упаковку.

Штанцевальная форма — один из ключевых элементов производства упаковки. От её точности зависит не только внешний вид изделия, но и удобство сборки, работа замков, качество сгибов и стабильность всего тиража.

Чтобы рассчитать стоимость, отправьте размеры изделия, описание конструкции, материал, предполагаемый тираж и при наличии пример упаковки. Специалисты Типографии РУС предложат подходящий вариант производства.
